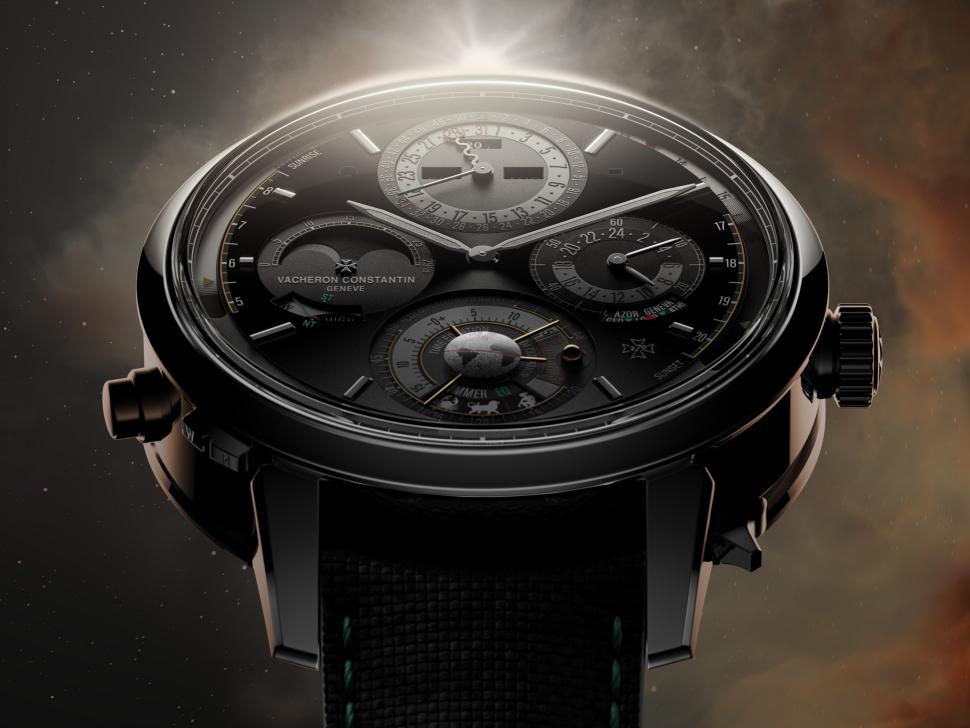

O espetacular Vacheron Constantin Les Cabinotiers Solaria Ultra Grand Complication - La Première é o relógio de pulso mais complicado já fabricado, com 41 complicações, incluindo 5 complicações astronômicas raras.



Em 1755, Jean-Marc Vacheron assinou seu primeiro contrato de aprendizagem, que definiu o ponto de partida de uma busca pela excelência e de uma aventura humana. Para celebrar 270 anos de maestria técnica e estética, a Vacheron desenvolveu o relógio de pulso mais complicado da história da relojoaria, respondendo ao seu lema "Faça melhor se possível, e isso é sempre possível". Com 41 complicações, esta edição única, objeto de 13 pedidos de patente, é o resultado de oito anos de pesquisa e desenvolvimento. Uma obra-prima da inovação, incorpora cinco funções astronômicas nunca antes combinadas na relojoaria. Com 1521 componentes, o novo Calibre 3655 de manufatura está alojado em uma caixa de ouro branco com 45 mm de diâmetro e apenas 14,99 mm de altura, um verdadeiro feito de miniaturização. Complementando a conquista técnica deste relógio, sua estética refinada foi projetada para otimizar a legibilidade de suas diversas funções.


41 complicações, uma conquista técnica


Os relógios Grand Complication fazem parte do universo da Vacheron Constantin desde os seus primórdios. Ao longo dos seus 270 anos de história, esse domínio técnico se expressou no campo da medição do tempo, das indicações musicais, cronográficas e astronômicas, bem como na arte de combiná-las.


Desde o desenvolvimento do seu primeiro relógio com calendário no final do século XVIII, a Vacheron Constantin tem expandido continuamente os limites da relojoaria mecânica, particularmente no campo das complicações astronômicas - como ilustrado pelo relógio de bolso com 13 complicações, criado em 1929 para o Rei Fouad I do Egito. Mais recentemente, peças Les Cabinotiers, como o Celestia Astronomical Grand Complication 3600 (2017), o Astronomical Striking Grand Complication - Ode to Music (2020) e o Armillary Tourbillon Perpetual Calendar - Planetaria (2021), e o Berkley Grand Complication (2024), distinguem-se não apenas pela sua originalidade estética, mas também por raras combinações de complicações astronômicas.

O Les Cabinotiers Solaria Ultra Grand Complication - La Première, de dupla face, faz parte desta longa tradição de relógios dedicados às particularidades do sistema solar e ao fascínio que elas exercem. Com seus 1521 componentes, 41 complicações e 13 pedidos de patente, é uma criação inventiva que transcende fronteiras, não apenas em termos de complicações e inovação, mas também de miniaturização.


Três leituras de tempo


Para abranger os diferentes conceitos subjacentes à medição do tempo, o Calibre 3655 foi projetado para exibir simultaneamente a hora civil, solar e sideral, com um conjunto de engrenagens específico para cada uma delas.

Hora civil - o primeiro conjunto de engrenagens é dedicado ao dia de 24 horas da hora civil - o horário legal usado em todo o mundo, baseado no Tempo Atômico Internacional. Isso é indicado no mostrador frontal do relógio pelos ponteiros centrais das horas e minutos, complementados pela exibição da hora mundial e um segundo fuso horário.

Tempo sideral - o segundo trem de engrenagens é dedicado ao tempo sideral, que é exibido no verso do relógio; os minutos são exibidos na periferia do fundo fixo de cristal de safira, enquanto as horas são exibidas em um disco giratório colocado abaixo dele. Com uma duração de 23 horas, 56 minutos e 4 segundos, um dia sideral é o tempo que a Terra leva para completar uma rotação completa de 360°, tomando como referência uma estrela fixa na abóbada celeste. Como a Terra gira em torno de seu eixo enquanto também gira em torno do Sol, leva cerca de quatro minutos a menos que um dia de calendário para retornar ao seu ponto de origem em relação à estrela em questão.

Tempo solar - o terceiro trem de engrenagens - conhecido como engrenagem tropical - é dedicado a exibir as peculiaridades do tempo solar (ou tropical). Como a trajetória da Terra ao redor do Sol é elíptica, não circular, e como o eixo da Terra está inclinado em 23,4° em relação à eclíptica (o plano de sua órbita), o tempo que o Sol leva para passar pelo seu zênite varia ao longo do ano. Esta diferença entre o dia solar (verdadeiro) e o dia civil (médio) de 24 horas, varia de -16 a +14 minutos dependendo da época do ano e coincide apenas quatro vezes em doze meses (equinócios e solstícios). Este diferencial, chamado de equação do tempo, é exibido no contador às 6 horas, no mostrador frontal do relógio.


Inovações e desenvolvimentos técnicos


O trabalho na arquitetura do Calibre 3655, que reúne todas as funções astronômicas em um módulo mecânico dedicado de apenas 2,8 mm de espessura, levou a marca a pesquisar mais sobre a exibição de novas funções astronômicas.


Cinco complicações astronômicas raras


Les Cabinotiers Solaria oferece cinco complicações astronômicas inovadoras em uma combinação sem precedentes, incluindo uma estreia mundial:
- A posição do Sol
- A altura do Sol
- A culminação do Sol
- A declinação do Sol
- Rastreamento temporal de objetos celestes - estreia mundial
Quatro dessas complicações estão relacionadas à trajetória aparente do Sol e são exibidas na frente do relógio - uma na periferia e três no contador às 6 horas. A quinta complicação é exibida no verso do relógio.

Posição do Sol - localizada na periferia do mostrador, esta indicação rastreia a posição do sol no céu quando o relógio está corretamente orientado de acordo com os pontos cardeais. Representada por um pequeno círculo amarelo, ela é serigrafada em um disco giratório de safira que também exibe os horários do nascer e do pôr do sol, e a duração do dia.

Altura do Sol - a segunda complicação exibe a altura do sol acima do horizonte, uma medida expressa em graus de ângulo que oscilam entre 20° e 68° e indicada por um ponteiro no mesmo contador da equação do tempo às 6 horas.

Culminação do Sol - uma terceira complicação, exibida no mesmo contador, a culminação do Sol refere-se ao momento em que o Sol atinge o ponto mais alto de sua trajetória no céu. Frequentemente confundida com o zênite (ponto vertical ao horizonte do observador), a culminação depende da longitude do observador. Neste preciso momento, falamos de meio-dia solar, a meio caminho entre o amanhecer e o anoitecer.

Declinação do Sol - esta engenhosa indicação corresponde ao ângulo formado entre o plano equatorial da Terra e uma linha imaginária que conecta o Sol à Terra. Esta declinação do Sol varia de acordo com as estações do ano. No Hemisfério Norte, aumenta gradualmente de -23,5° no solstício de inverno para +23,5° no solstício de verão, um valor correspondente à inclinação da Terra. Medindo zero nos equinócios, esta declinação solar é indicada por um ponteiro em frente a uma representação tridimensional dourada do Sol, integrada no contador às 6 horas.

Constelações e estações do ano - o contador às 6 horas, dedicado às particularidades da trajetória do Sol, também é equipado com um disco giratório que exibe as 13 constelações astronômicas do zodíaco, bem como as estações do ano, solstícios e equinócios.


Rastreamento temporal de objetos celestiais, uma estreia mundial


Além das complicações relacionadas ao curso do Sol, a quinta complicação integrada ao Les Cabinotiers Solaria está ligada ao cronógrafo de frações de segundos. Esta nova complicação - uma estreia mundial - combina um cronógrafo de frações de segundos com uma representação da abóbada celeste e permite calcular o tempo que uma constelação ou uma determinada estrela leva para aparecer no centro do campo de visão do observador.

O desenvolvimento técnico do mecanismo do cronógrafo é objeto de um pedido de patente sobre a articulação dos tubos de frações de segundos e do cronógrafo, que reduz o impacto da parada das frações de segundos na amplitude do balanço, ao mesmo tempo que reduz qualquer vibração.

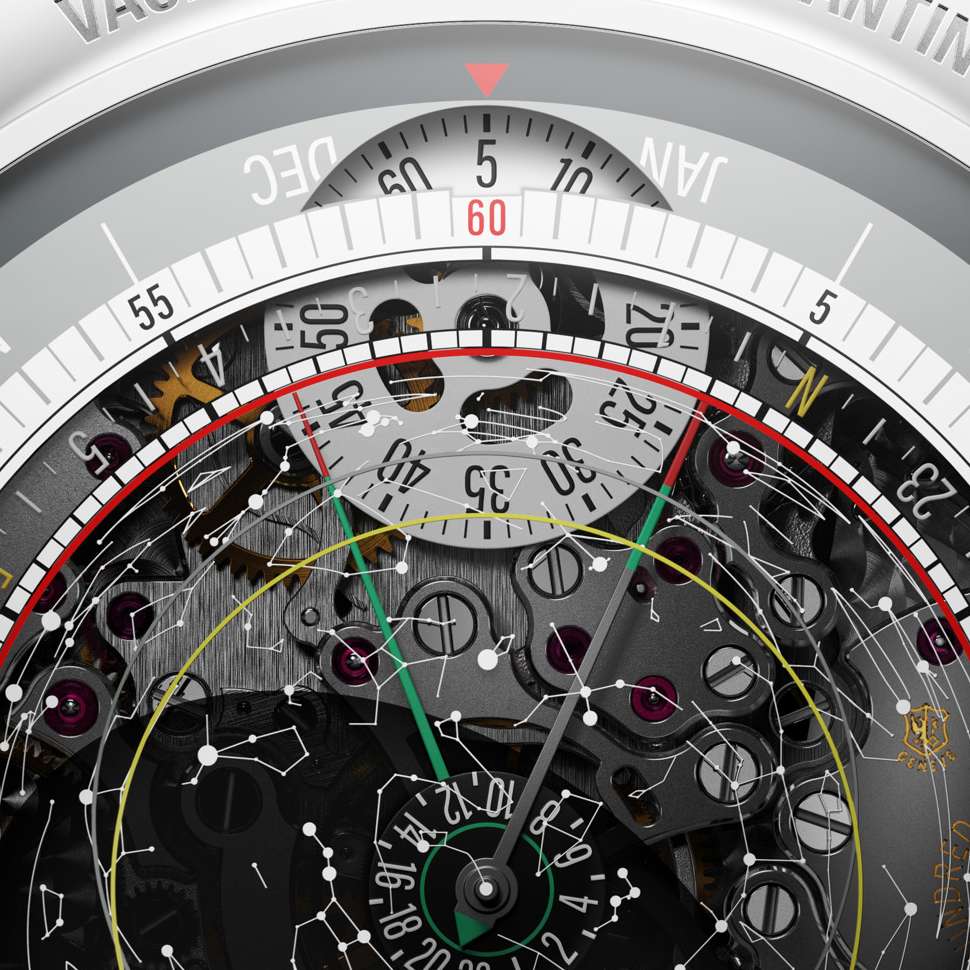

As leituras do cronógrafo são exibidas na parte traseira do relógio, com um contador de 60 minutos localizado às 12 horas e uma graduação periférica de segundos. Os dois ponteiros do cronógrafo, com frações de segundos, estão ancorados no centro do mostrador, no qual está representada a abóbada celeste.

Em um pequeno disco giratório no centro do mostrador, montado no mesmo eixo dos ponteiros do cronógrafo, um triângulo verde indica o tempo necessário até que uma estrela selecionada seja vista no campo de visão do observador. Nesse momento, na abóbada celeste, a estrela selecionada se posicionará em frente ao índice verde que serve como ponto de referência - marcado na elipse sombreada em cinza escuro no disco de cristal de safira que exibe os movimentos da abóbada celeste.

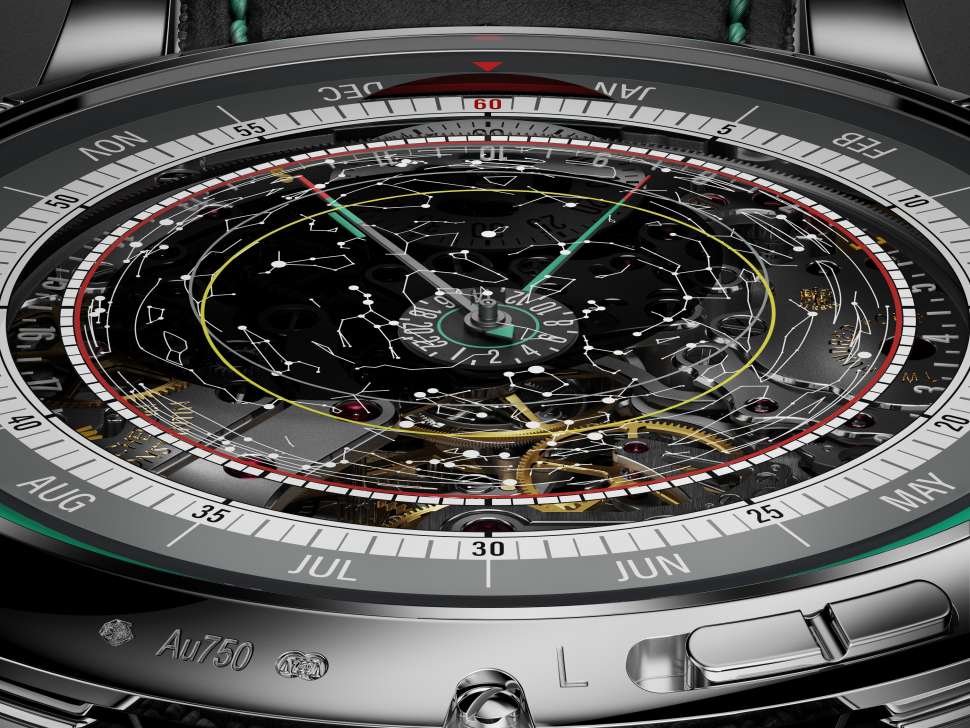

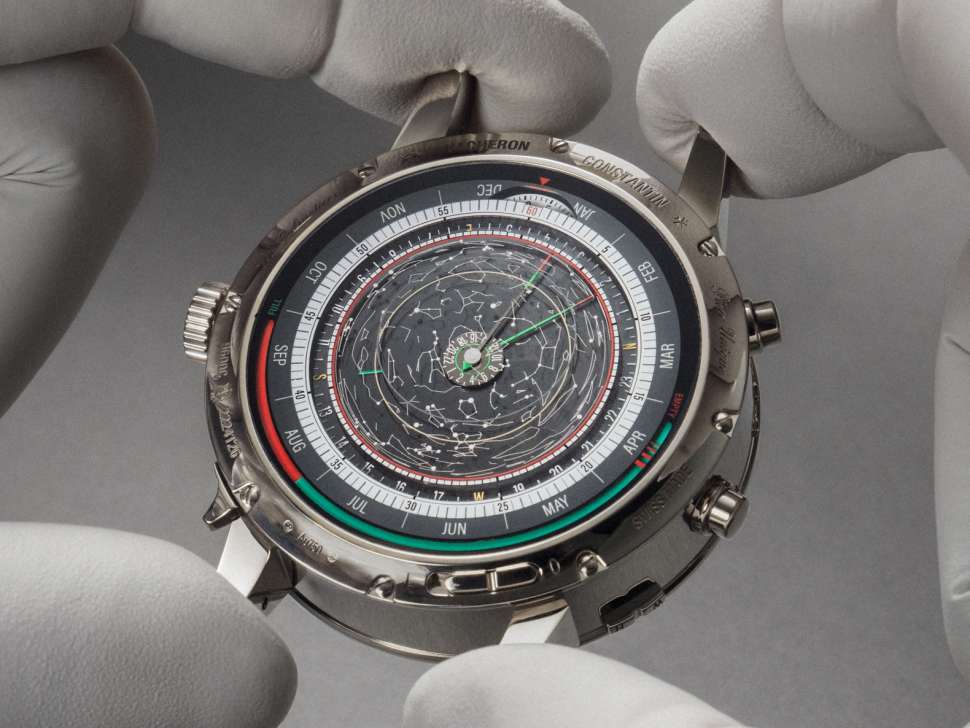

O fundo da caixa em safira é marcado com um círculo branco representando o equador celeste (projeção do equador na esfera celeste) e um círculo amarelo representando a eclíptica (plano da órbita da Terra). O movimento das constelações é exibido no campo de visão do observador em tempo real.

Para operar a complicação, o usuário seleciona visualmente uma determinada estrela no mapa celeste e, em seguida, ativa o cronógrafo. Quando o ponteiro do cronógrafo atingir o marcador de referência verde, para o primeiro ponteiro, mas deixa o segundo ponteiro dos segundos continuar até atingir a posição atual da estrela escolhida e, em seguida, para o ponteiro. O tempo (em horas) que deve decorrer até que o usuário veja a estrela escolhida no céu é indicado pelo triângulo verde no pequeno contador no centro do mostrador. A indicação periférica do mês, marcada no cristal posterior, permite ao usuário ajustar a abóbada celeste para refletir a posição da Terra em sua órbita ao redor do Sol.


Calendário perpétuo, fases da Lua e medição de marés

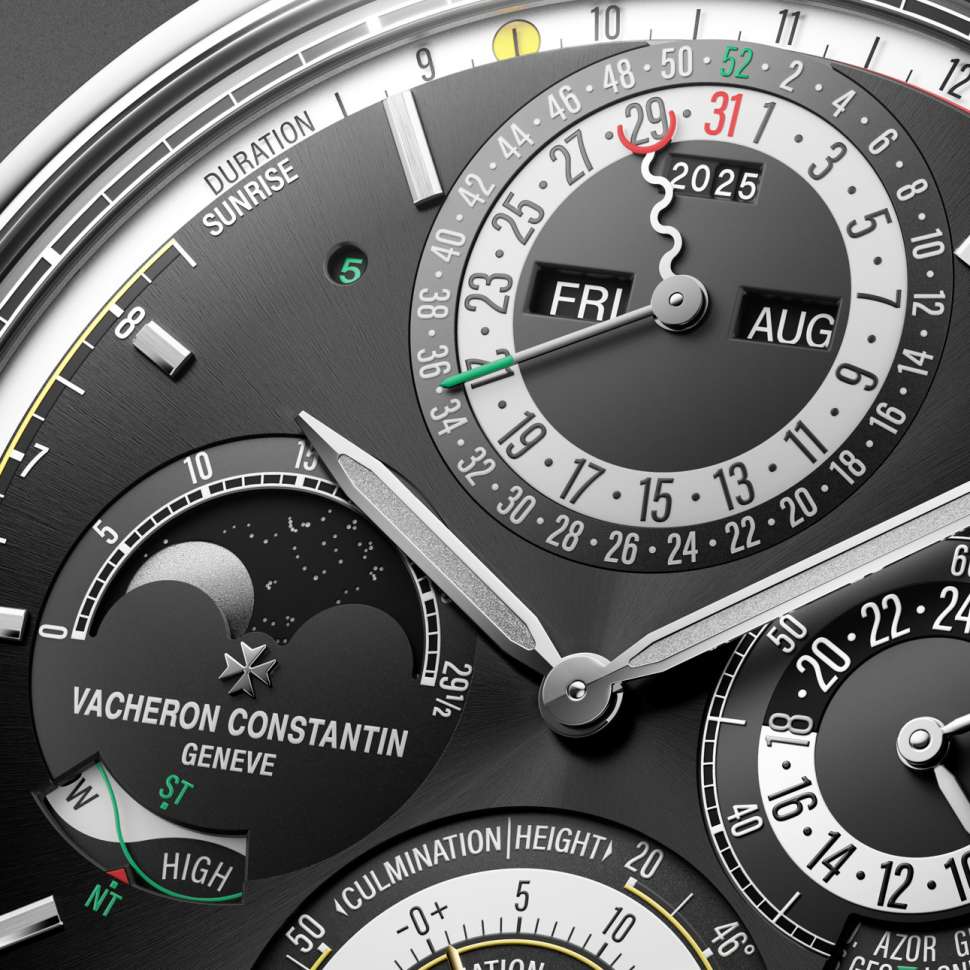

As funções astronômicas são complementadas por um calendário perpétuo gregoriano. Em um contador no mostrador frontal às 12 horas, ele exibe todas as indicações - com dia, mês e anos bissextos mostrados por um pequeno indicador à direita do contador. Estas são complementadas pela datação digital de acordo com a norma ISO 8601, incluindo o ano de quatro dígitos mostrado dentro do contador, a semana (1 a 52) na periferia do contador indicada por um ponteiro com ponta verde e o dia (1 a 7) em uma pequena abertura à esquerda do contador.

Exibida no contador às 9 horas, a fase astronômica da Lua, incluindo a idade da Lua, é acionada por um conjunto de engrenagens dedicado, com precisão mantida por 122 anos, sem correção. Como todas as funções deste relógio são levadas à sua interpretação mais completa, o ciclo lunar é complementado por um mareoscópio com detalhes das marés de sizígia e marés de quadratura - dois eventos astronômicos que ocorrem duas vezes por mês, reforçando ou diminuindo a amplitude da maré (a elevação da maré alta acima do nível médio do mar).


Horas e minutos, GMT e indicação da hora mundial

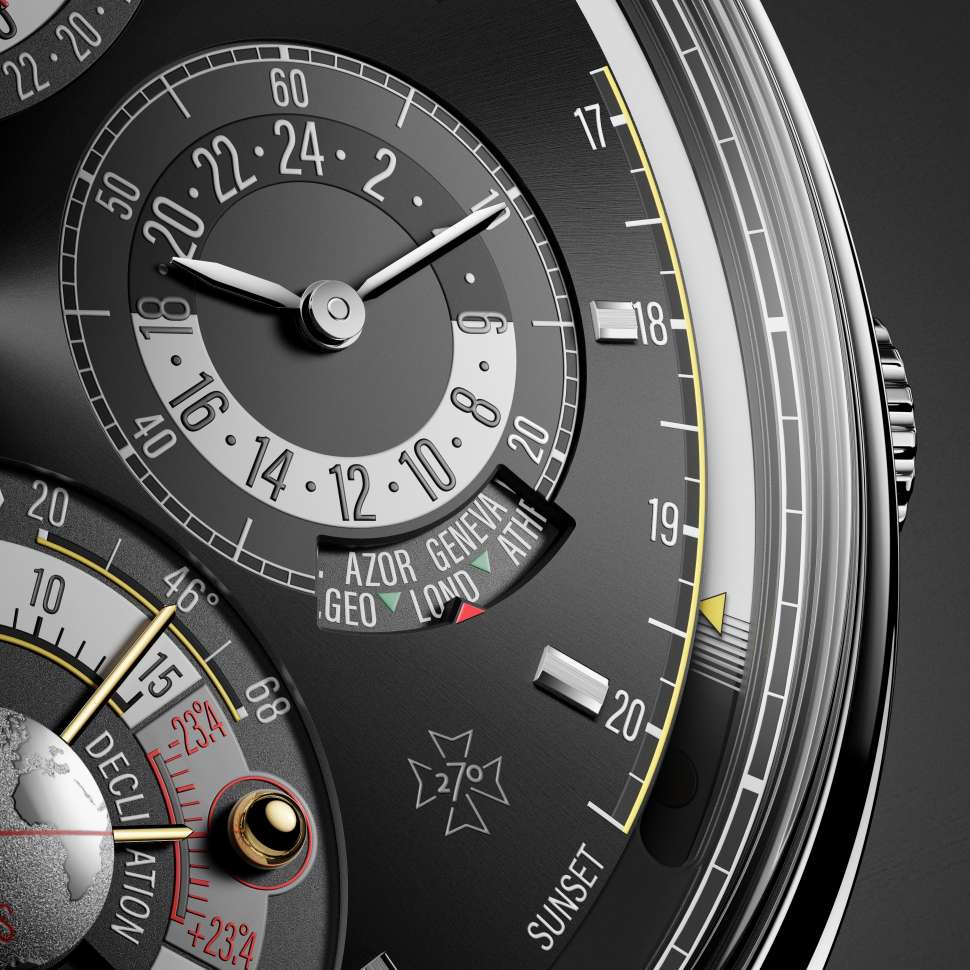

As indicações de hora também refletem a busca da Vacheron Constantin pela perfeição. Além dos ponteiros centrais que indicam horas e minutos, um contador às 3 horas exibe um segundo fuso horário de 24 horas com indicação dia/noite. E, em linha com a tecnicidade do Calibre 3655, este mecanismo é complementado por uma indicação da hora mundial (de acordo com o horário de inverno padrão - GMT zero) através de um disco giratório com os nomes das cidades que representam os 24 fusos horários.

O ajuste em incrementos de uma hora ou de uma cidade é feito por um único corretor instalado na lateral da caixa. Para economizar espaço dentro do mecanismo, o ajuste não é feito por meio de uma embreagem, como é usual, mas por um diferencial. Este desenvolvimento técnico é um dos 13 pedidos de patente depositados para o Calibre 3655.


Um mecanismo sonoro inovador


Representando 7 dos 13 pedidos de patente depositados, o mecanismo de repetição de minutos Westminster é integrado ao movimento base, juntamente com o mecanismo do cronógrafo e o regulador do turbilhão. Um dos primeiros desafios foi acomodar um mecanismo de som sem comprometer a espessura do calibre - especialmente porque a escolha recaiu sobre um carrilhão Westminster, a mais sofisticada das sequências musicais, envolvendo quatro gongos e quatro martelos.

O segundo desafio foi garantir a qualidade sonora dos toques do repetidor. Como uma multiplicidade de componentes de movimento absorve parte das vibrações sonoras, quanto mais "desorganizada" for uma caixa, menos ressonante será o som.

Resultado de uma extensa pesquisa, os gongos são fixados na caixa central e foram moldados com uma seção retangular. Isso aumenta a rigidez no plano horizontal e, portanto, amplifica o som. Além de otimizar a ressonância, essa solução evita que os gongos colidam durante o funcionamento enquanto o relógio está sendo usado.

No entanto, essa primeira solução teve que ser complementada por um desenvolvimento paralelo dos martelos. O objetivo era maximizar a transmissão de energia cinética no momento do toque, minimizando o ricochete dos martelos. A solução foi projetar martelos com um novo formato, particularmente compacto, e com maior massa. Para aumentar o momento de inércia, os quatro martelos foram forjados em aço, com a adição de ouro 18K em três deles. Além disso, para otimizar o uso do espaço, eles são posicionados em pares em ambos os lados da placa de base.

Graças a essa nova arquitetura e aos desenvolvimentos no mecanismo de toque, que são objeto de sete pedidos de patente, a musicalidade deste repetidor de minutos é harmoniosa e ricamente sonora. Um dos pedidos de patente é para um novo método de seleção que permite ao usuário escolher entre um repetidor sob demanda apenas das horas ou os tradicionais horários, quartos e minutos.


Miniaturização, design inovador e sofisticação dos mostradores


O imperativo da miniaturização impulsionou toda a concepção, desenvolvimento e construção do calibre, que é projetado em duas seções conectadas. O movimento de base combina as funções de hora, cronógrafo e carrilhão, enquanto um mecanismo adicional combina todas as indicações astronômicas.

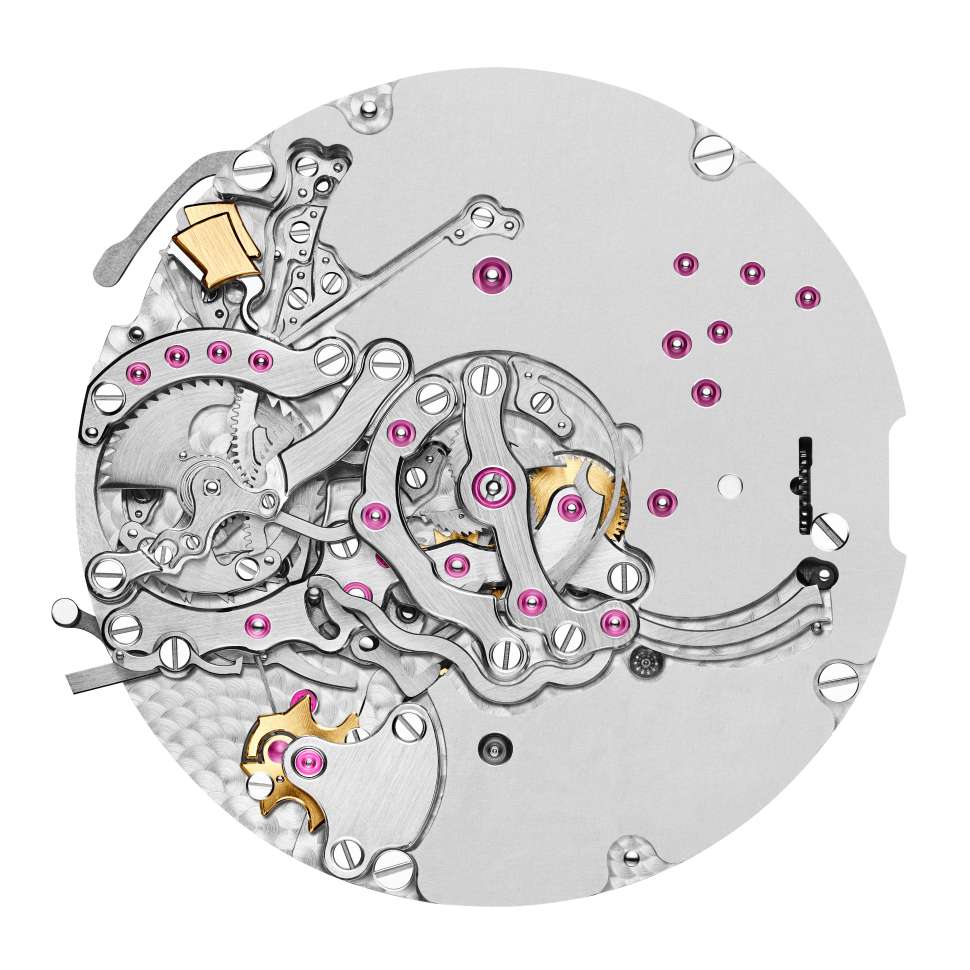

Dado o número de complicações integradas ao Calibre 3655, a conexão dos dois foi um desafio. Para resolver isso, a Vacheron A Constantin desenvolveu um engenhoso sistema de montagem "plug and play" com um mecanismo de conexão rápido e preciso que garante uma indexação perfeita. Este sistema, composto por dois elementos fabricados com precisão, permite o acionamento dos mostradores astronômicos pela simples justaposição e fixação do módulo adicional. Dois componentes de safira, perfeitamente encaixados, facilitam a transmissão ideal de energia e permitem conexões e desconexão repetidas sem desgaste, eliminando a necessidade de peças adicionais.

Esta solução permite - durante uma manutenção do relógio, por exemplo - desmontar todo o mecanismo adicional, incluindo o mostrador e os ponteiros, para acessar o movimento base. Este engenhoso sistema de fixação "plug and play" é o tema de um dos 13 pedidos de patente depositados para o Solaria Ultra Grand Complication.


A construção do mostrador é tão complexa quanto o movimento. É composto por uma placa principal com quatro contadores, sob os quais são inseridos dois discos de metal - um com as cidades às 3 horas e os signos astronômicos às 6 horas -, além de três discos de safira, que exigem capacidades de usinagem da mais alta precisão. O disco periférico que exibe os horários do nascer e do pôr do sol e o que indica a posição do sol medem apenas 0,18 mm. Um verdadeiro feito de fabricação e montagem. Por fim, um terceiro disco de safira, também com 0,18 mm de espessura, é posicionado às 9 horas para indicar com precisão as fases da Lua, incluindo as marés de sizígia e quadratura. Este disco é montado acima de um disco de metal que exibe o ciclo das marés.

Outra inovação patenteada, projetada para reduzir as dimensões gerais do movimento, é que as funções de nascer e pôr do sol, equação do tempo, altura do Sol, bem como culminação e declinação do Sol, são gerenciadas por um sistema de roda dentada multi-cames monobloco de dois lados, o que reduziu a altura do mecanismo e aumentou sua precisão.

No verso do relógio, o cristal de safira fixo e o disco giratório também são muito finos. O disco fixo - que na verdade é o fundo transparente da caixa e é marcado com os meses e constelações - tem apenas 0,6 mm de espessura em sua borda, e o disco giratório, que exibe a abóbada celeste e o tempo sideral, tem apenas 0,3 mm de espessura. Os dois ponteiros do cronógrafo split-seconds, ancorados no centro do mostrador, são feitos de alumínio para minimizar o peso.

Componentes tão finos não são apenas extremamente exigentes em termos de fabricação, mas também representam um tremendo desafio durante a montagem do movimento.


Produtividade em miniaturização


Uma das maiores dificuldades foi abrigar o Calibre 3655, com seus 1.521 componentes, em uma caixa de tamanho razoável e confortável no pulso. Este foi um verdadeiro desafio que exigiu não apenas uma miniaturização extrema, mas também novas soluções em termos de construção. O resultado é um feito raro na relojoaria, com a marca conseguindo abrigar um calibre com 41 complicações em uma caixa de 45 mm de diâmetro e apenas 14,99 mm de altura.

Outro desafio da miniaturização foi exibir um número tão grande de funções em um espaço muito limitado e incorporar à caixa do relógio os múltiplos botões e alavancas necessários para ativá-las.

O relojoeiro que projetou o movimento também foi responsável pelo desenvolvimento da caixa do relógio, juntamente com um designer da Vacheron. Geralmente, o exterior de um relógio, incluindo a caixa e o mostrador, é de responsabilidade exclusiva do designer, cuja tarefa é garantir a legibilidade das funções, a harmonia das formas e o equilíbrio das proporções. No entanto, dada a natureza deste projeto, era essencial confiar o desenvolvimento técnico da caixa ao responsável pelo movimento. O resultado é uma caixa elegante em ouro branco 18K polido, incorporando oito corretores, dois botões de pressão, dois seletores e um elegante cursor para o repetidor de minutos.


Desafios estéticos


A tecnicidade do relógio Les Cabinotiers Solaria exigiu um cuidado especial não apenas no acabamento dos 1521 componentes - todos feitos à mão - mas também na exibição das 41 complicações. Dada a concentração de complicações, um grande desafio era a legibilidade: quatro contadores na frente, dois dos quais exibem até cinco complicações cada, e um verso que combina as funções de mapa celeste e cronógrafo.


Legibilidade dos mostradores

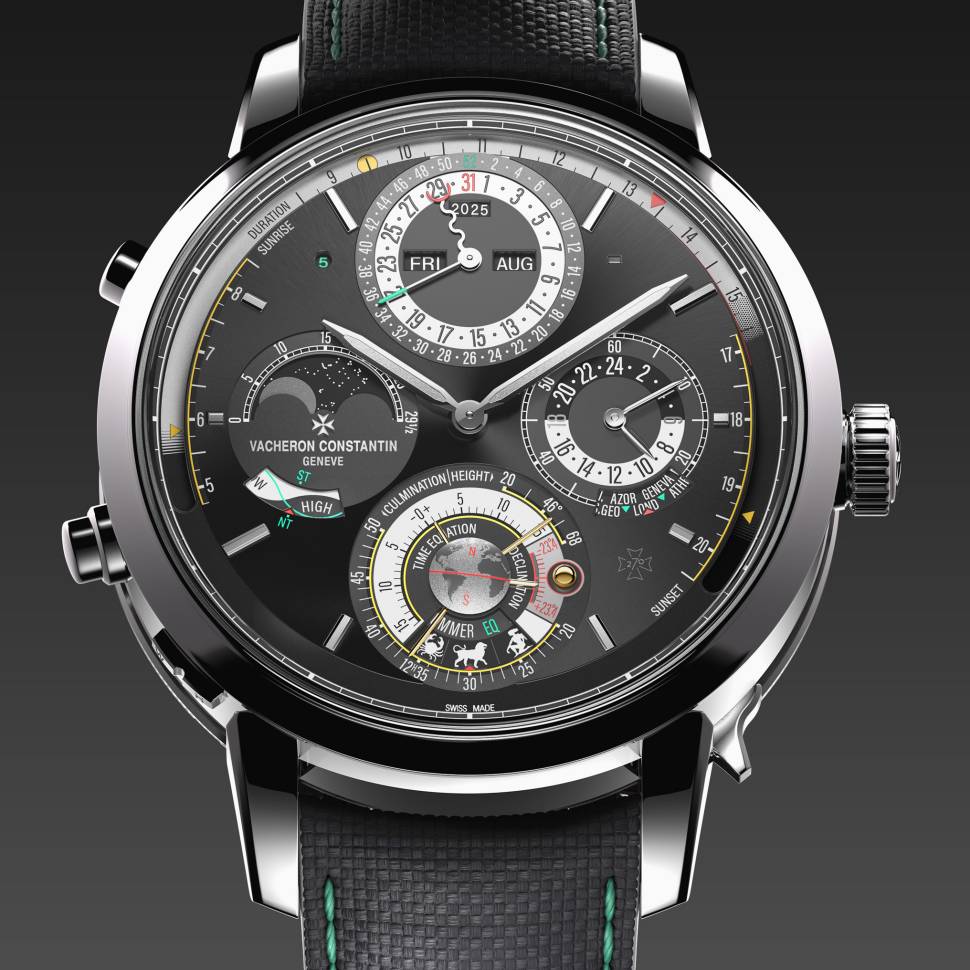

No mostrador frontal do relógio, um elegante jogo de contrastes melhora a legibilidade. A impressionante ausência de ornamentação tradicional cria uma estética distintamente moderna. O branco alterna com o preto, e diferentes tons de cinza são criados por uma variedade de acabamentos - sunburst, jateado e polimento acetinado circular - com índices em ouro branco realçados por banho de ródio e acabamento acetinado.

No contador às 6 horas, dedicado às funções solares, uma cúpula terrestre de 5 mm de diâmetro em ródio 18K. O ouro é realçado pelo contraste entre continentes altamente polidos e oceanos jateados. A declinação do sol é realçada por uma meia esfera polida em ouro amarelo 18K.

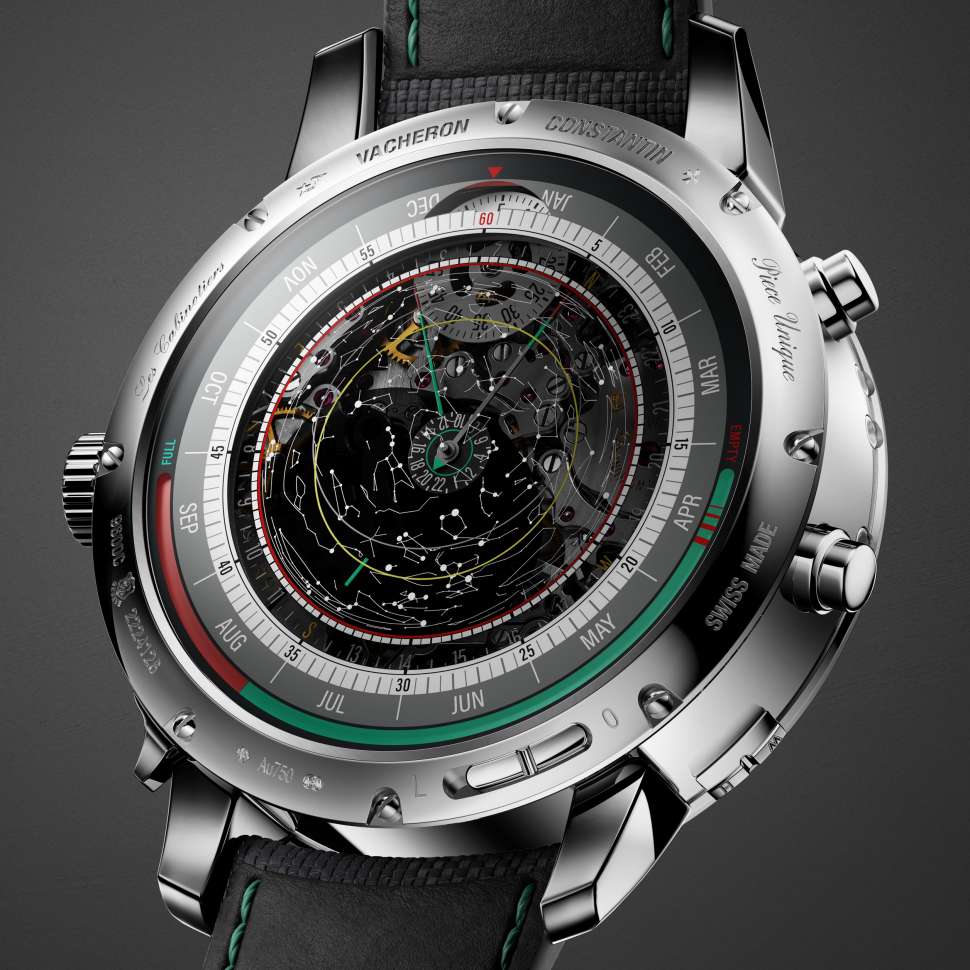

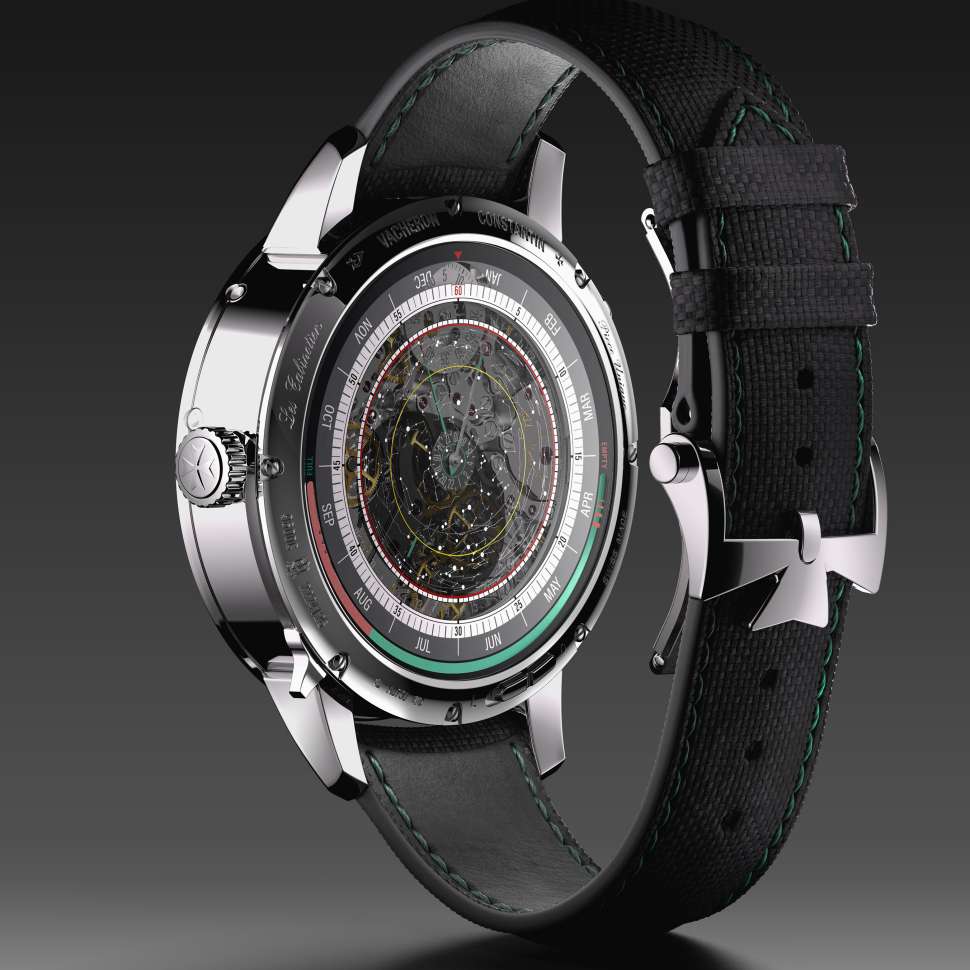

No verso do relógio, a legibilidade é garantida apesar da paleta de cores contida. O fundo em safira exibe as constelações, a elipse equatorial (círculo cinza), a elipse eclíptica (círculo amarelo), os meses e as graduações de 60 segundos. O disco giratório que exibe a abóbada celeste e a escala de 24 horas é obtido por meio de metalização em dois tons de cinza. Os dois ponteiros do cronógrafo split-seconds, que percorrem o mapa celeste, são laqueados em verde e vermelho para maximizar o contraste; essas cores são refletidas na indicação da reserva de marcha de 72 horas, que é colocada na periferia do movimento para economizar espaço. A exibição resultante lembra um medidor no painel de um carro.


A arte do acabamento

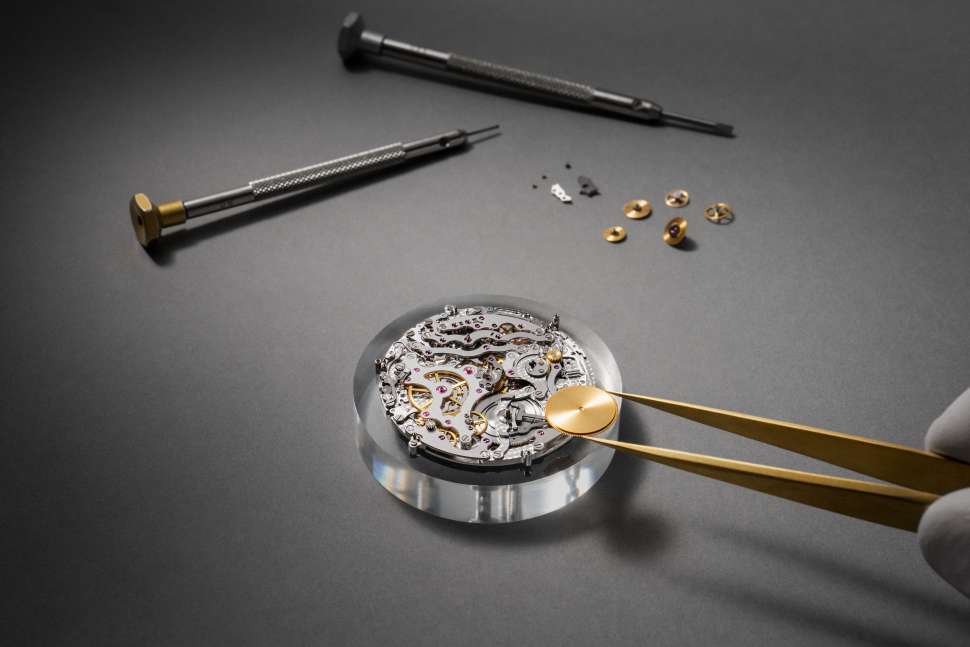

O acabamento dos componentes exigiu grande atenção aos detalhes, especialmente porque o trabalho de miniaturização realizado em todo o Calibre 3655 foi levado ao extremo, resultando em componentes minúsculos e muito finos que exigiam um manuseio excepcionalmente cuidadoso. Para destacar a arquitetura fascinante do movimento, a decoração dos componentes inclui nove tipos de acabamento: biselado, brouillage, circulado, grelhado, polimento espelhado, polimento fosco, jato de areia, polimento acetinado, pincelagem Sunray.

Entre os detalhes, os martelos repetidores de minutos são polidos espelho; as pontes são todas anguladas e polidas, bem como chanfradas com acabamento fosco, acetinado ou "brouillage"; as cubas de rubis são chanfradas e as rodas, arredondadas; a platina principal é granulada circularmente e a catraca do tambor tem acabamento Sunray. Essa alternância de acabamentos transforma o caráter altamente técnico do Calibre 3655 em uma obra de arte cinética.




Les Cabinotiers Solaria Ultra Grand Complication - La Première - Ficha técnica


Ref. 9600C/000G-231C - certificado pelo Selo de Genebra

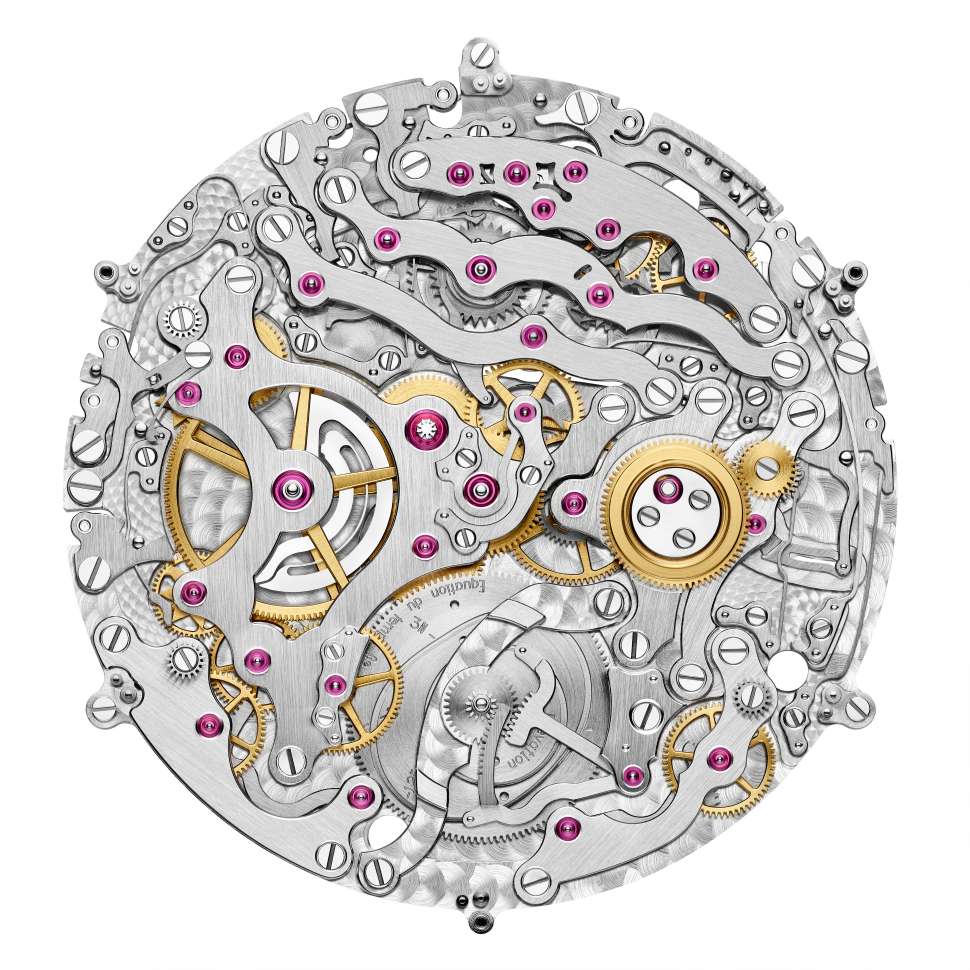

Movimento

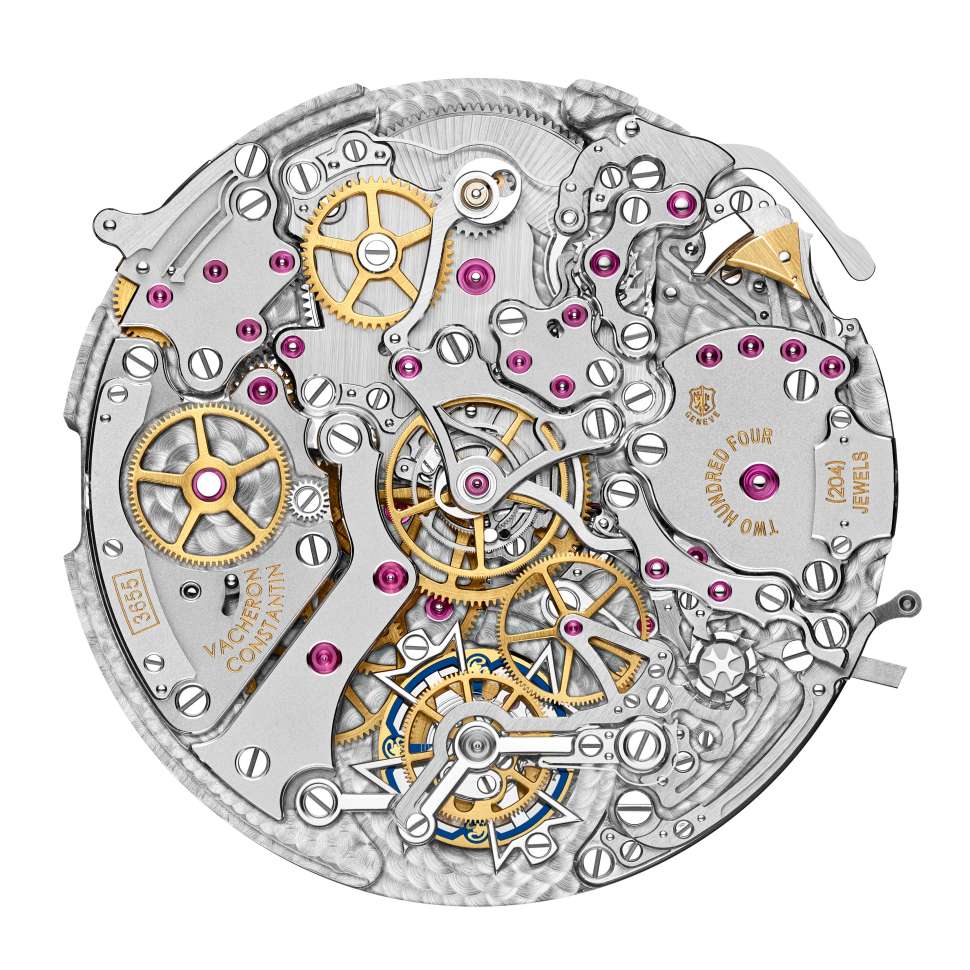

Calibre 3655 - desenvolvido e fabricado pela Vacheron Constantin
Mecânico a corda manual
36 mm de diâmetro, 10,96 mm de espessura
Reserva de marcha de aproximadamente 72 horas
3 Hz (21.600 aph)
1521 componentes, 204 rubis

Indicações
Funções de tempo (6)
Calendário perpétuo gregoriano (8)
Indicações lunares (3)
Indicações astronômicas (14)
Funções de toque (5)
Cronógrafo split-seconds com 2 rodas de colunas (4)
Recursos adicionais (1)

Caixa
Ouro branco 18K
45 mm de diâmetro, 14,99 mm de espessura
Fundo em safira transparente com metalização para as constelações

Mostrador
Frente: metal preto com acabamento acetinado e borda circular acetinada; marcadores de hora em ouro branco 18K; Contadores jateados
Aplique de terra: ouro amarelo 18K 3N polido e jateado com acabamento em ródio
Esfera solar: ouro amarelo 18K 3N
Ponteiros de horas e minutos: ouro branco 18K, jateado
Fundo: cristal de safira cinza com abóbada celeste feita por metalização
Ponteiros do cronógrafo e do cronógrafo de frações de segundos: liga de alumínio laqueada

Pulseira
Pulseira em couro de bezerro técnico preto com efeito texturizado e revestimento interno em couro de bezerro, costurada à mão, bordas dobradas
Fecho de báscula em ouro branco 18K

Caixa de apresentação e acessórios
Modelo Les Cabinotiers
Entregue com caneta corretora

Gravações
"Pièce unique", "Les Cabinotiers" e marca "AC" no aro posterior do relógio. Emblema do 270º aniversário no mostrador

Lista de complicações

Medição do tempo (6)
Indicação de dia e noite para a cidade de referência
Horas e minutos do segundo fuso horário (no mostrador de 24 horas)
Indicação da hora mundial para 24 cidades
Indicação de dia e noite do segundo fuso horário

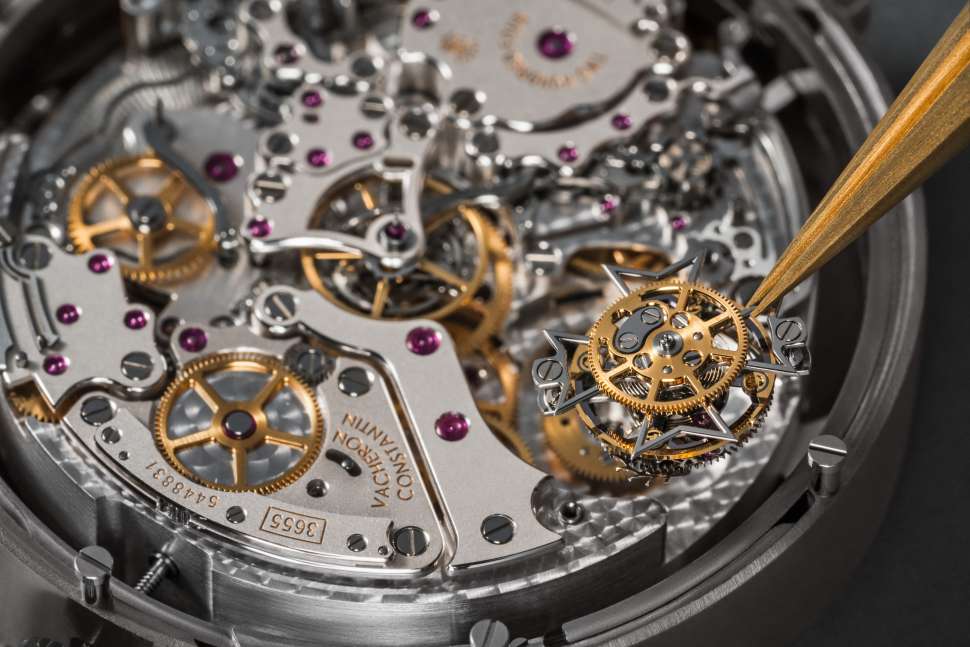

Turbilhão de 3 Hz com roda de balanço de silício (com alto fator Q)
Módulo de exibição da hora civil acoplado ao movimento base

Calendário Perpétuo Gregoriano (8)
Calendário Perpétuo
Dias da semana
Data
Meses
Indicação do ano
Indicação do ano bissexto
Indicação do número da semana dentro do ano (calendário ISO 8601)
Número do dia da semana (calendário ISO 8601)

Indicações lunares (3)
Fases e idade da Lua astronômica da Lua
Indicador de nível de maré
Indicação de marés de sizígia e quadratura

Indicações astronômicas (14)
Indicação de estações, equinócios e solstícios
Posição do Sol
Horário do nascer do sol (de acordo com a cidade de referência)
Horário do pôr do sol (de acordo com a cidade de referência)
Duração do dia (de acordo com a cidade de referência)
Equação do tempo em um dispositivo tropical (solar)
Horário de culminância do Sol (de acordo com a cidade de referência)
Altura do Sol acima do horizonte (de acordo com a cidade de referência)
Declinação do Sol, Terra tridimensional mostrando a latitude do Sol no hemisfério Norte/Sul
Horas siderais
Minutos siderais
Signos astronômicos do zodíaco
Mapa celeste (de acordo com a cidade de referência)
Rastreamento temporal de objetos celestes

Complicações de sonnerie (5)
Repetição de minutos
Carrilhão de Westminster (4 martelos e 4 gongos)
Opção de toque apenas de hora ou toque completo
Sistema de travamento da coroa durante o toque
Sistema de martelo com parada dupla para limitar o rebote e otimizar a transmissão da energia cinética dos martelos

Cronógrafo split-seconds(4)
Cronógrafo (roda de 1 coluna)
Contador de 60 minutos
Cronógrafo split-seconds (roda de 1 coluna)
Sistema isolador para o cronógrafo split-seconds

Recurso adicional (1)
Indicação de reserva de marcha (disco externo a 190°)
